一、簡介
AB PLC 現在主要有：高端道的ControlLogix，中端CompactLogix，低端MicroLogix。AB PLC 的特點是具有極強的回通信能力，這點是其它PLC所不能比的。AB PLC是一個著名的可編程控制器產品，在產品體系基本上涵蓋了工業控制產品的各個領域，并以產品的可靠而著稱。在國內的PLC市場的占有率近30%。
二、新建驅動
打開QTouch工程管理器，新建工程，建好工程后點擊左側的網絡設備

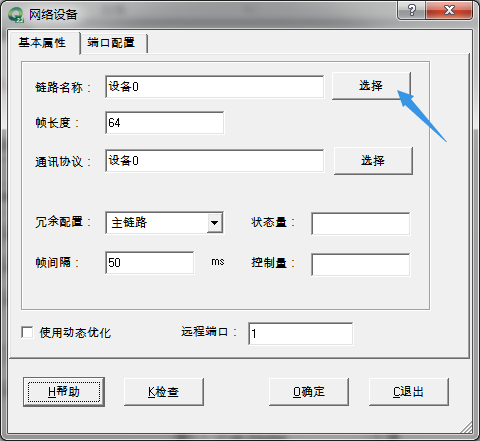

雙擊新建網絡設備，彈出一個選擇通訊協議的界面如圖

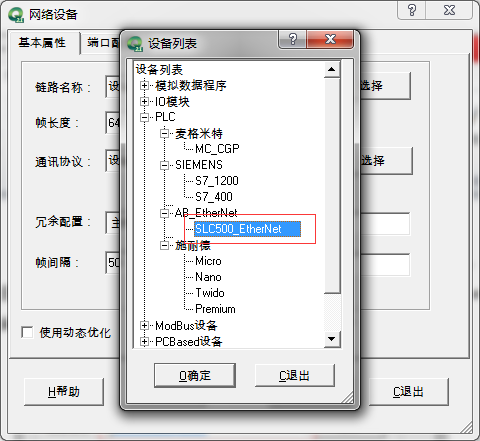

點擊上圖的第一個選擇按鈕，在彈出的窗口里選擇PLC設備下的“SLC500_EtherNet”

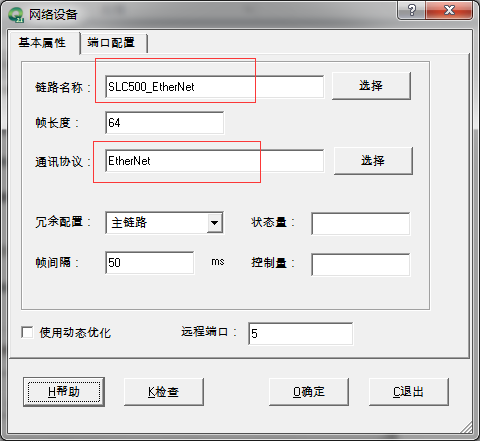

再點擊第二個選擇按鈕如圖:
選擇EtherNet協議即可
三、配置驅動的IP地址和端口

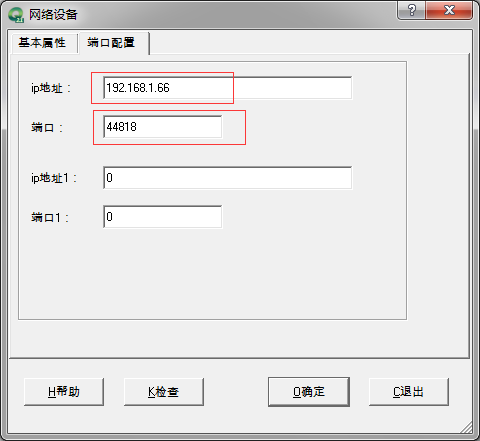

選擇的端口配置頁面，輸入PLC的ip地址，端口號填寫44818（標準協議采用44818）
完成上述操作驅動建立完畢，然后ping一下AB PLC，檢測下網絡是否暢通。
四、新建變量

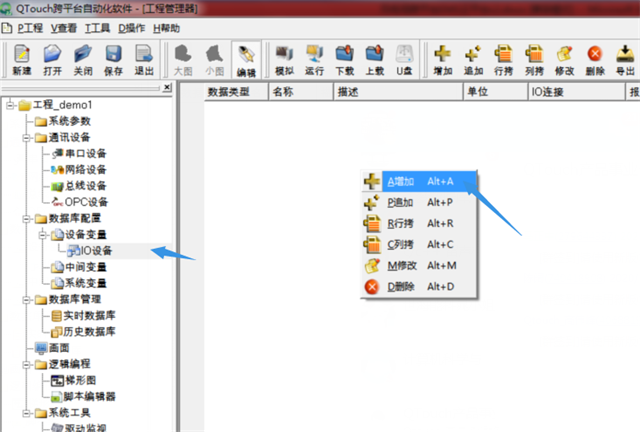

鼠標選擇IO設備，在右邊空白處點擊“增加”，增加變量

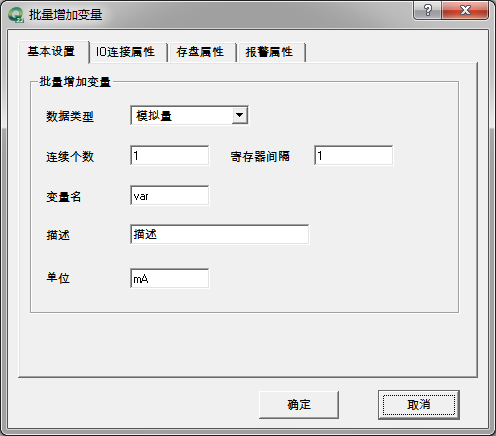

彈出如圖

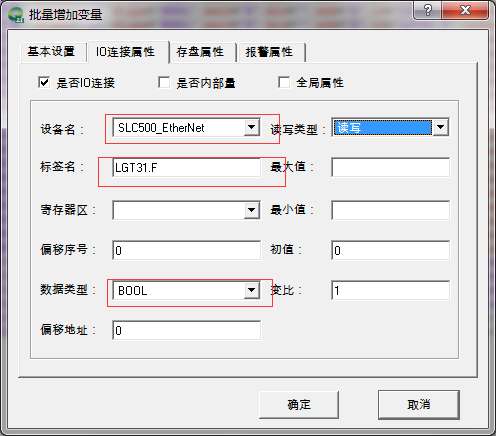

打開上圖的“IO連接屬性”頁，勾選“是否IO連接”，設備名選擇上面新建的驅動，標簽名輸入PLC中定義的標簽名稱，例如：LGT31.F，數據類型布爾；

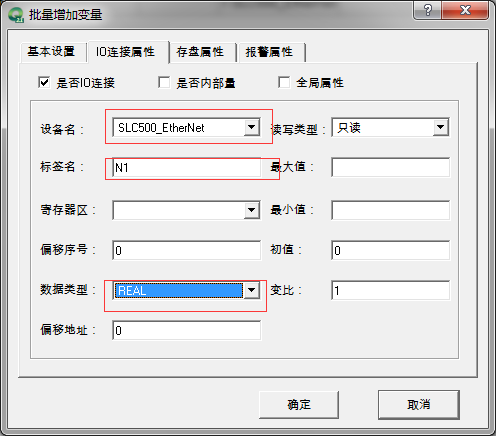

建立模擬量，標簽名為N1,數據類型為Real；
注意的是：當變量是Program Scope tag里的原子變量時
標簽名格式為PROGRAM:<program name>.<atomic name>

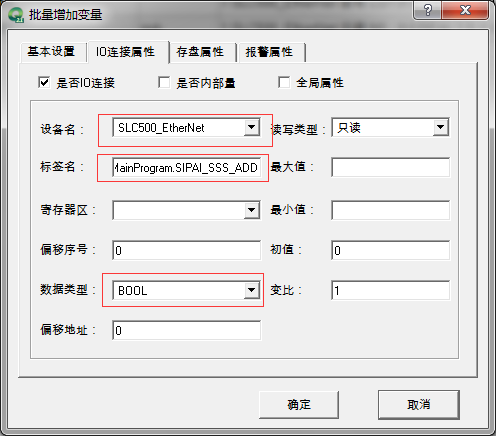

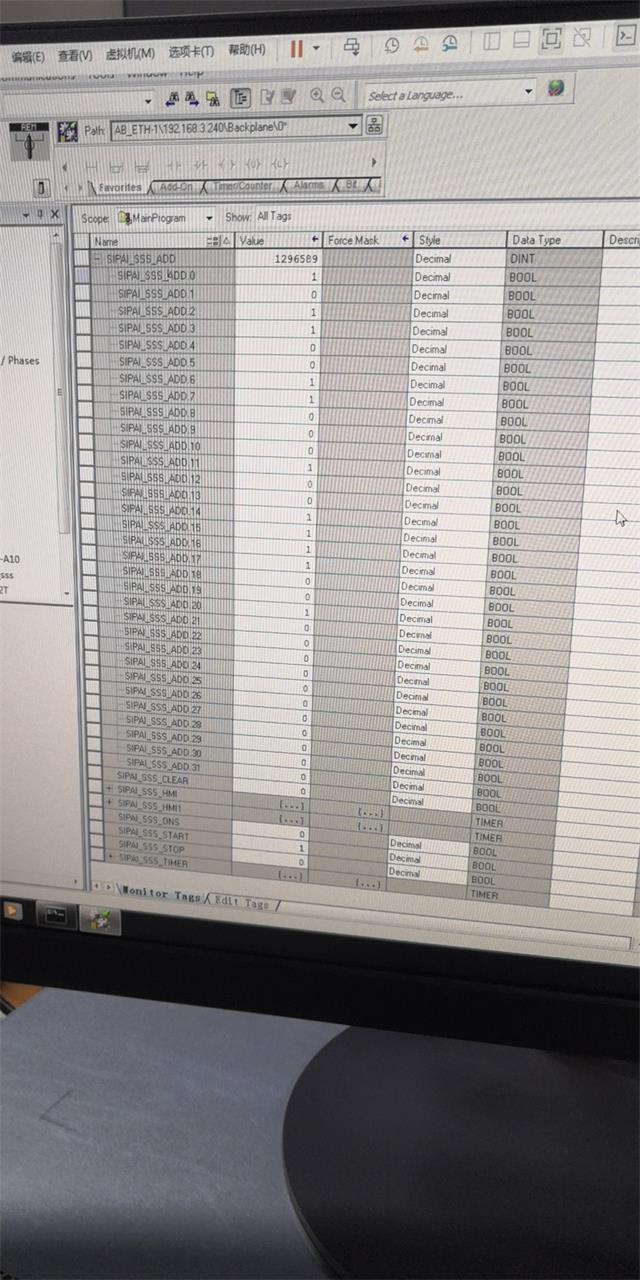

例如：Program:MainProgram.SIPAI_SSS_ADD，數據類型bool;

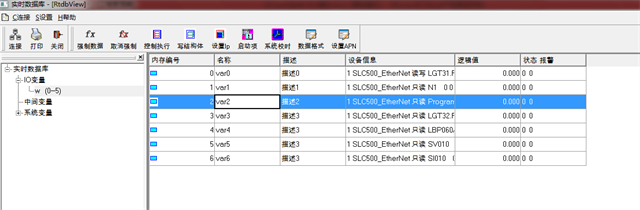

變量如下：
五、運行測試
完成以上四步后點擊保存 ，新建一個畫面，點擊運行
運行之后，最小化運行界面，雙擊工程管理器的實時數據庫可以觀測數據是否已經讀取；
如果數據未讀取到，可以先檢查下驅動監視，如下圖雙擊左側驅動監視，點擊連接，勾選顯示，即可看到收發的報文。
