能源管理平臺用戶手冊
作者：舜通智能 來源：www.dgrsjj.com 發布時間：2017-09-15
熱度：0
1.系統概述
1.1概述
能源管理平臺，完成平臺的采集、接收、處理、展示。對采集通訊出現異常的設備進行報警，運維事務的處理。
本手冊主要詳細介紹系統管理員用戶如何操作使用該系統功能。主要分配的功能有：平臺首頁，在線監測，節能分析，智能用電，報表管理，經驗知識，運維管理。
內容

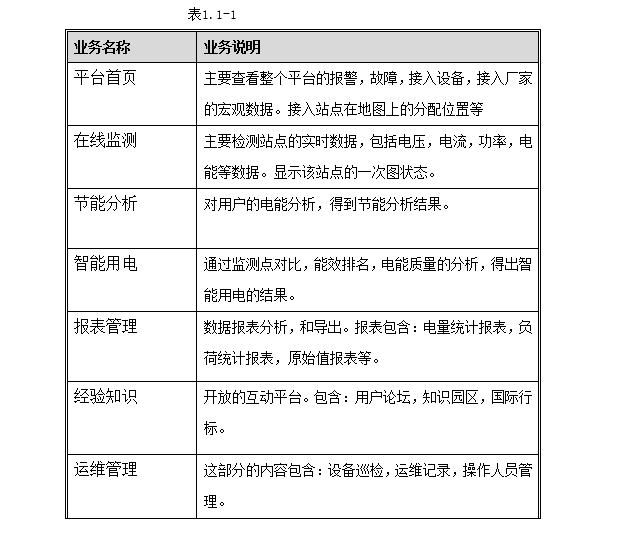

內容如表1.1-1：
2.登錄和退出
2.1概述
摘要
本章簡單介紹了用戶如何進行能源管理平臺的登錄、退出操作。
內容

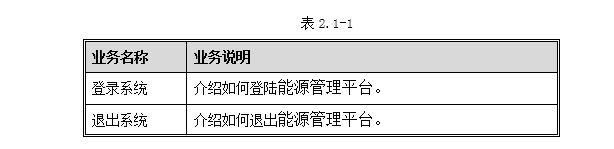

內容如表2.1-1：
2.2 登陸系統
前提條件
安裝有Internet Explorer 11.0 或以上版本，在B/S 體系結構中，客戶端只需要通過Internet 瀏覽器即可連接應用服務器，無需安裝專用客戶端程序，也不需要安裝數據庫客戶端和配置數據庫連接。
操作步驟
在IE 瀏覽器輸入系統實際登陸的IP地址http:// ******* ，例如http://120.27.140.246:8080/xqc/，進入登錄界面，如圖2.2-1所示。

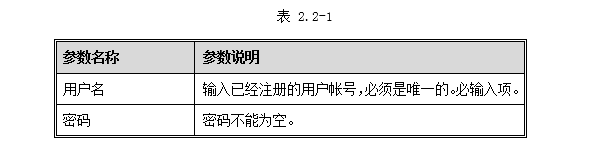

1. 正確輸入用戶名、密碼、驗證碼信息。參數說明，如表2.2-1。
2. 點擊<登陸>按鈕，進入系統主界面，如圖2.2-2所示。
注意：
登陸用戶必須在能源管理平臺中已注冊且用戶狀態是啟用狀態。
默認顯示的頁面為該用戶擁有的功能模塊的第一個頁面。
2.3退出系統
前提條件
操作前，需要確認：
用戶已經登錄到能源管理平臺界面。
操作步驟
單擊系統界面左上角的“退出”按鈕，退出系統。
3.平臺首頁

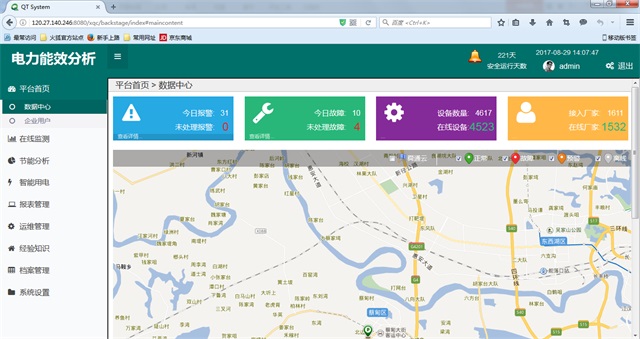

3.1數據中心
主要查看整個平臺的報警，故障，接入設備，接入廠家的宏觀數據。接入站點在地圖上的分配位置等。
3.2企業數據
這一頁主要介紹了用戶企業數據。包含：實時功率，日用電量，近一周電量，月用電量，能耗占比，同比，最大負荷，二氧化碳減排量。
4.在線監測

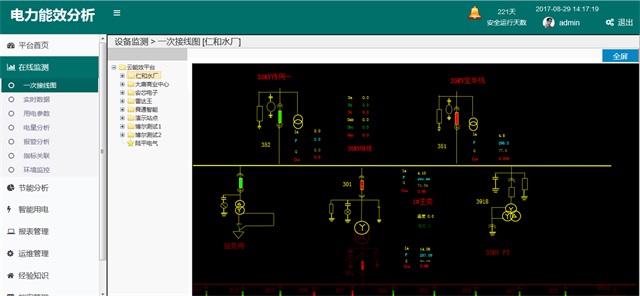

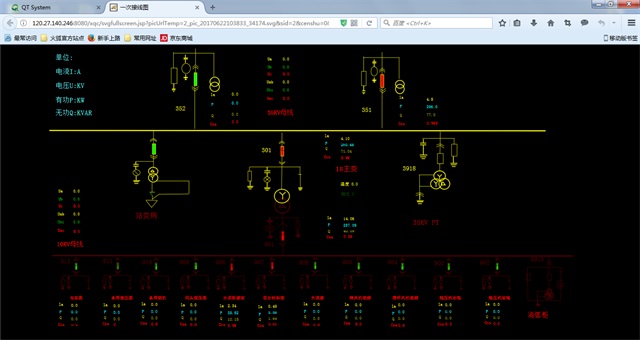

4.1一次接線圖
平臺已經接入了現場站點的一次接線圖。實時反應現地的開關，接地刀等狀態和線路電壓，電流等數據。

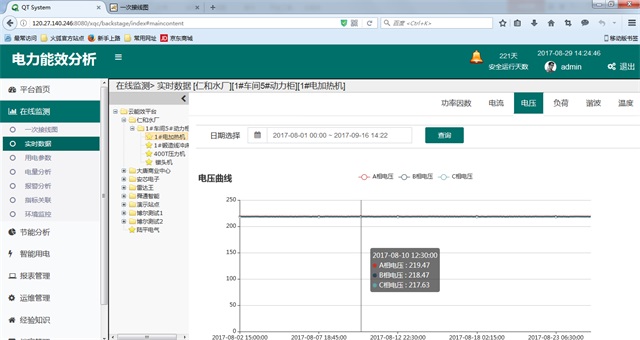

4.2實時數據

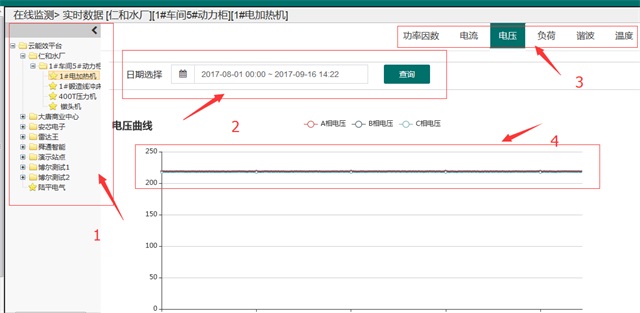

在上圖標注區域“1”的是選擇用戶下具體的設備。標注區域“2”的是查詢數據的時間，默認是當前實時數據，輸入時間可查詢其他時間數據。標注區域“3”的是檢測數據項（電壓，電流，負荷等）。標注區域“4”是曲線顯示的結果。

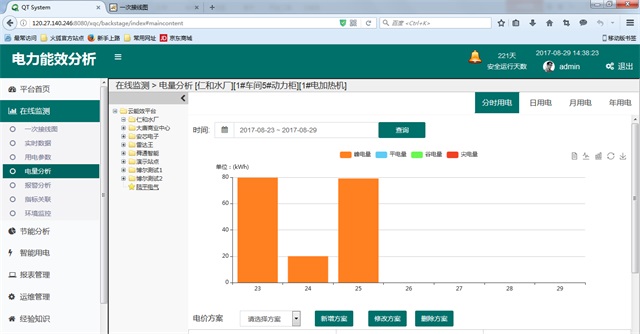

4.3電量分析
4.3.1圖：
4.3.2圖：
4.3.3圖：
4.3.4圖：
4.3.5圖：

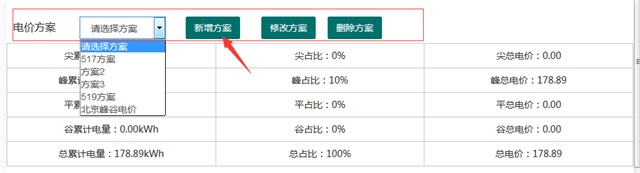

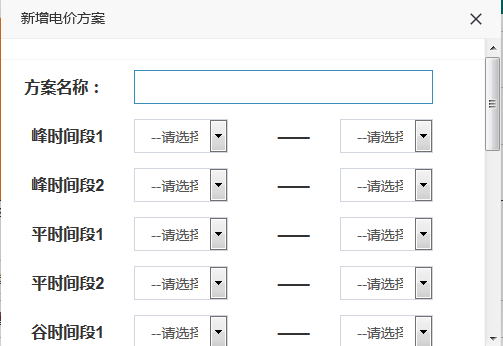

電量分析主要是用電量的分析。可根據不同的費率方案來預價。可以增加新的方案，不同的費率時段和價格。可以刪除方案。如圖4.3.1，4.3.2，4.3.1圖示。

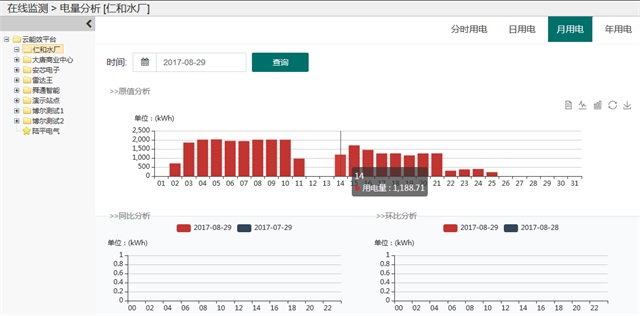

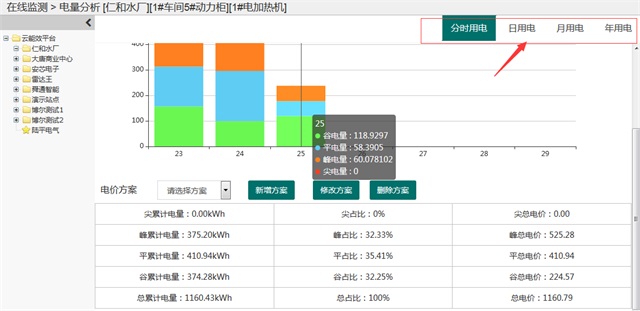

通過數據項目來選擇分時用電，日用電電，月用電，年用電。圖4.3.4，4.3.5.

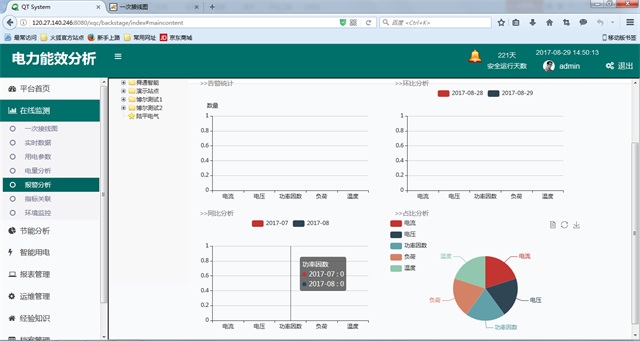

4.4報警分析
這里記錄用戶的報警。報警包含：電壓，電流等越線報警；開關量報警；事件報警；其他報警。記錄報警的的總數和類別。

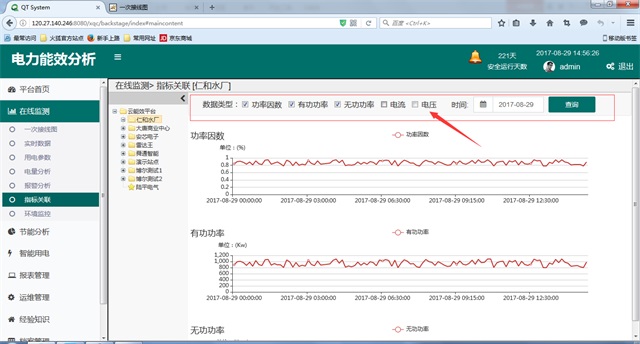

4.5指標關聯
指標關聯是指同一設備在同一時間點上相對應的數據（包含電壓，電流，功率，功率因素）線性對比分析。屬于分析類功能。
5.節能分析

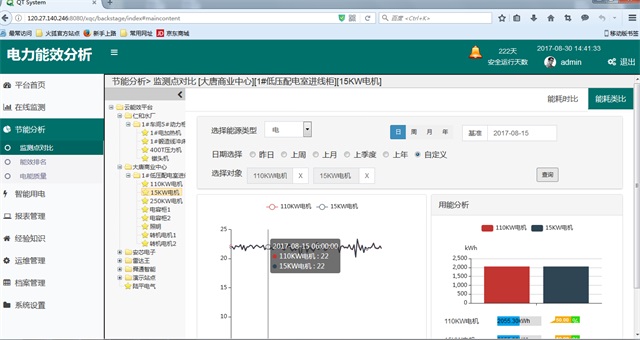

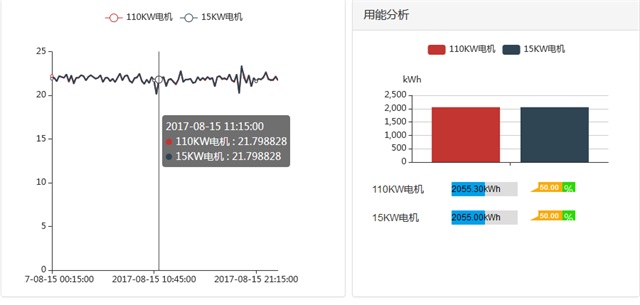

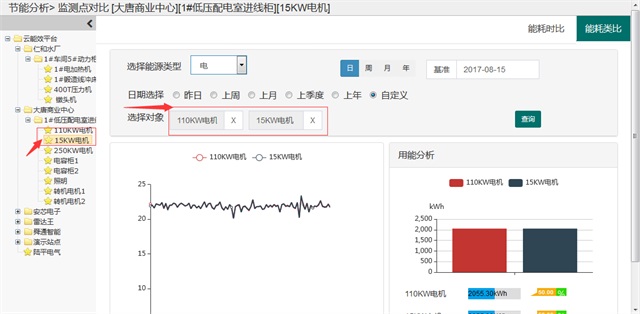

5.1監測點對比
監測點對比主要是通過用戶多個設備（目前支持4路對比）的電，水，氣，熱等數據的對比。
操作如下：
1）選擇用戶設備。通過點擊用戶列表模塊選擇2-4個設備。如圖：

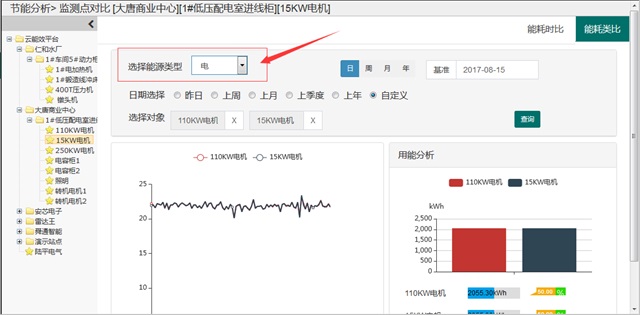

2）選擇比較數據的類型。例如選擇“電”。
3）選擇對比的時間。如圖：
4）查詢。點擊查詢按鈕 結果如圖：

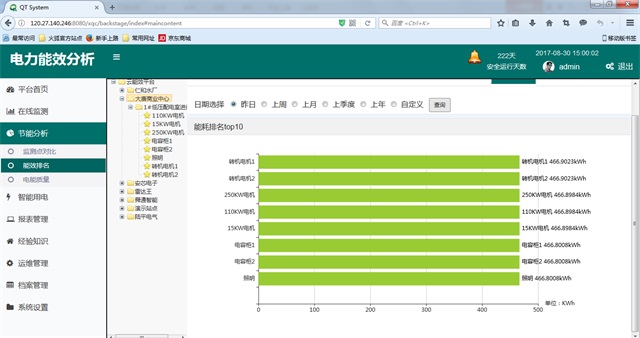

5.2能效排名
能耗排名主要用戶多個設備能耗的排名。（目前提供top10）
操作如下：
1）在用戶列表中選擇用戶。
2）選擇查詢的時間（默認自動查詢是昨日的能耗排名）
3）查詢

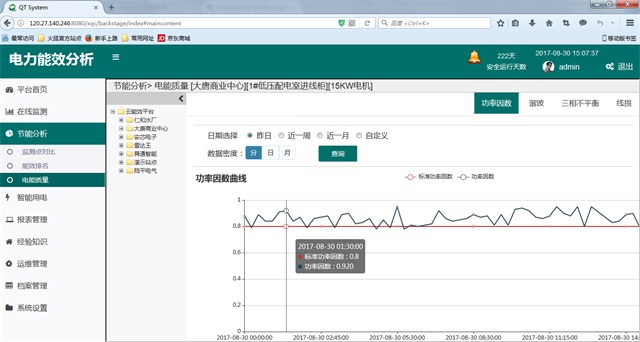

5.3電能質量
用電質量主要分析的參數有：功率因數，諧波，三項不平衡，線損等項目。
操作如下：
1）選擇用戶設備。

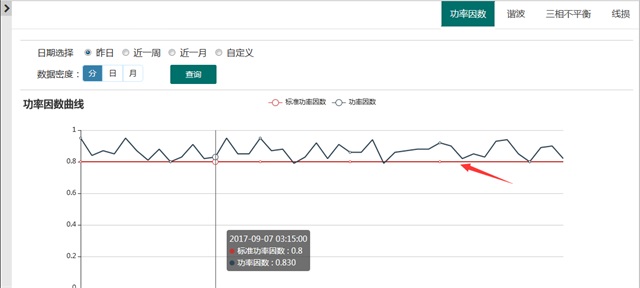

2）選擇監視對象。檢測的對象有功率因素，諧波，三項不平衡，線損。比如：檢測功率因數.
3）查詢結果如圖：
6.智能用電

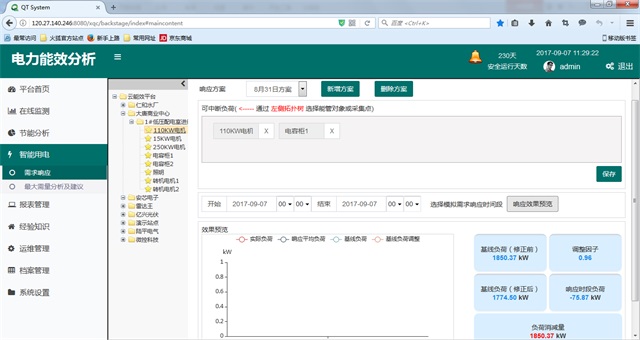

6.1需求響應
需求響應就是按照能實際能源消耗的預估，已達到負荷是否需要增減或者其他站點能源調配的目的。
操作如下：
1）選擇用戶設備。
2）選擇或者配置新的需求響應方案，保存方案。
3）點擊響“響應效果預覽”按鈕
4）結果如上圖顯示。

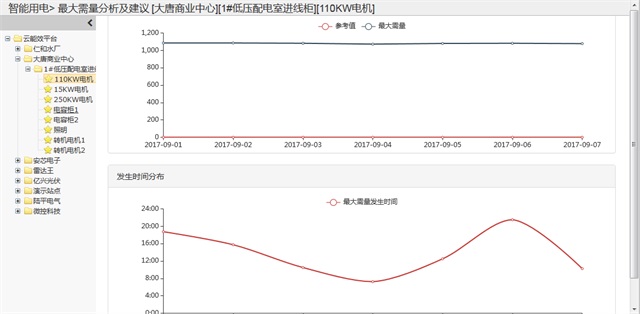

6.2最大需量分析及建議
需量，指定的時間周期內(在電力行業多取15分鐘),需量周期中測得的平均功率值,稱為電能需量。在一定時間周期內測得的平均功率最大值,稱為電能的最大需量。
操作如下：
1）選擇用戶設備。
2）選擇分析項目。（包含“日最大需量分析”，“月最大需量分析”）如下圖：
7.報表管理

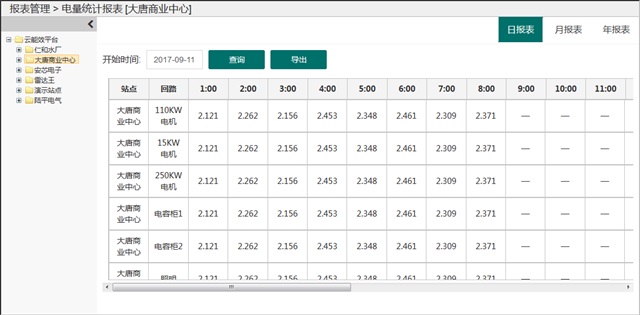

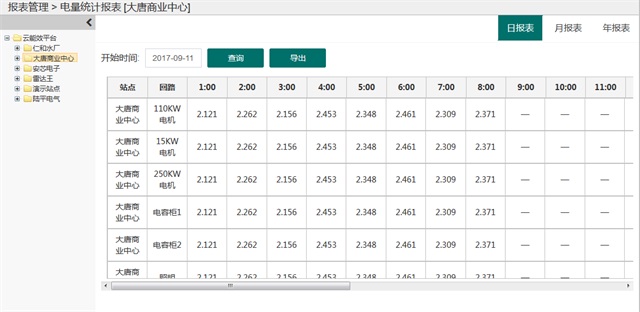

7.1電量統計報表
電量統計報表主要是記錄用戶設備的電能消耗。主要有“日?qǐng)?bào)表”，“月報表”，“年報表”。點擊“導出”按鈕即可導出報表。
簡單操作如下：
1）選擇用戶設備。
2）輸入查詢時間
3）選擇報表的類別。比如默認“日?qǐng)?bào)表”。
4）查詢。
7.2負荷統計報表
電量統計報表主要是記錄用戶設備的負荷。主要有“日?qǐng)?bào)表”，“月報表”，“年報表”。點擊“導出”按鈕即可導出報表。
簡單操作如下：
1）選擇用戶設備。
2）輸入查詢時間
3）選擇報表的類別。比如默認“日?qǐng)?bào)表”。
4）查詢。

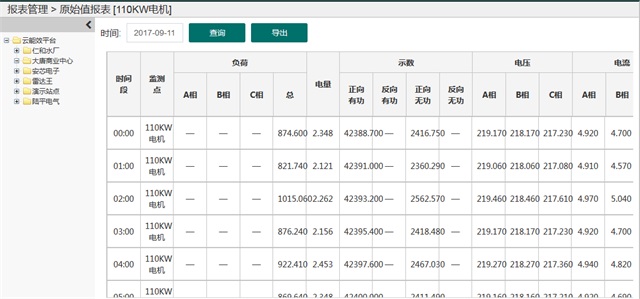

7.3原始值報表
電量統計報表主要是記錄用戶設備的原始采集的數據（包含電壓，電流，功率，諧波，溫度等）。主要有“日?qǐng)?bào)表”，“月報表”，“年報表”。點擊“導出”按鈕即可導出報表。
簡單操作如下：
1）選擇用戶設備。
2）輸入查詢時間
3）選擇報表的類別。比如默認“日?qǐng)?bào)表”。
4）查詢。
8.運維管理

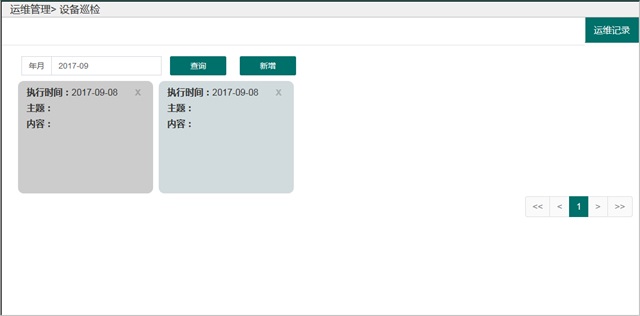

8.1設備巡檢
設備巡檢主要是安排維修人員進行維修，平臺巡檢記錄。
簡單操作如下：
1）點擊“新增”按鈕創建新的巡檢記錄。
2）通過時間查詢歷史巡檢記錄。

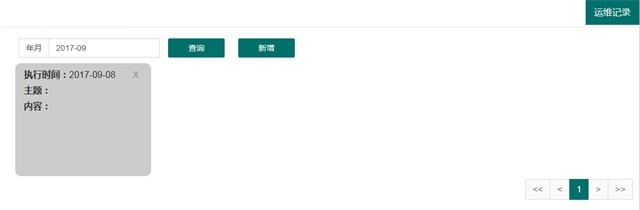

8.2運維記錄
運維記錄同上。

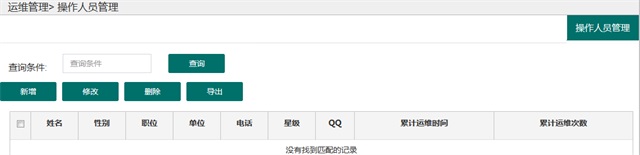

8.3操作人員管理
操作人員管理主要是對操作人員信息的新增，刪除，查詢等。
9經驗知識
經驗知識這個模塊主要是平臺的一個開放性，互動性的功能模塊，這里可以發表行業信息，用戶也可以在這里反饋與互動。同時平臺管理人員可以對這塊的內容管理（包含文章的發布，刪除，限制等）。

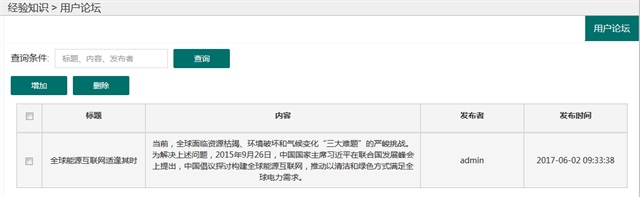

9.1用戶論壇

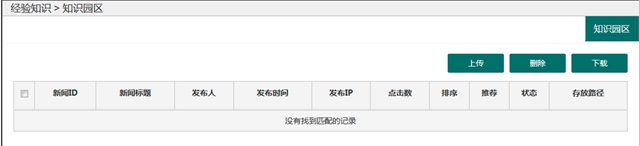

9.2知識園區

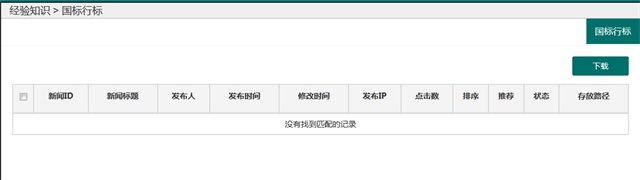

9.3國標行標
