modbus與QTouch通訊測試
作者：舜通智能 來源：www.dgrsjj.com 發布時間：2018-10-23
熱度：0
（一） modbusRTU與QTouch工程上位機(pc)通訊
1）、通訊方式：采用modbusSlave仿真設備做為數據源，仿真設備安裝文件如下圖所示，

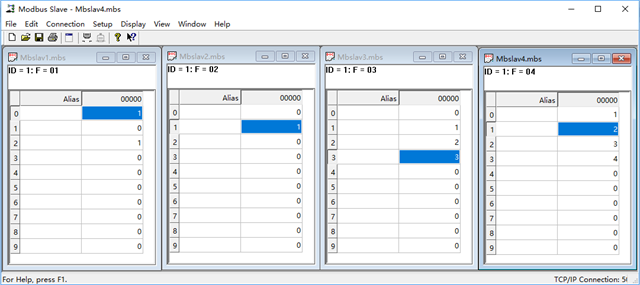

安裝此仿真設備，安裝好后新建4個通道寄存器數據，分別表示開出量、開入量、模擬量輸出、模擬量輸入，并對通道寄存器賦值，如下圖所示：
2）、根據新建的仿真modbus設備中4個通道的數據，使用QTouch組態軟件新建modbusRTU設備.（注：要對應連接的com口以及參數信息）

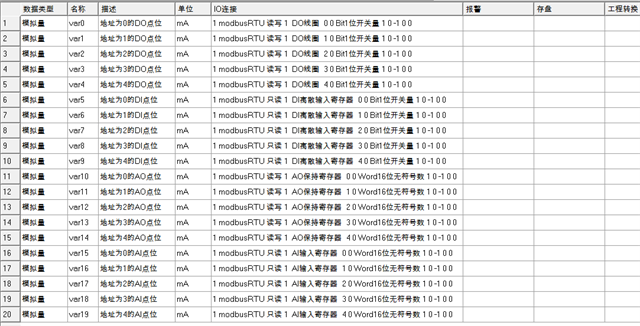

3）、根據仿真的數據，在設備變量中建立對應的連接點位，使Qtouch跟仿真的點位匹配對應上.

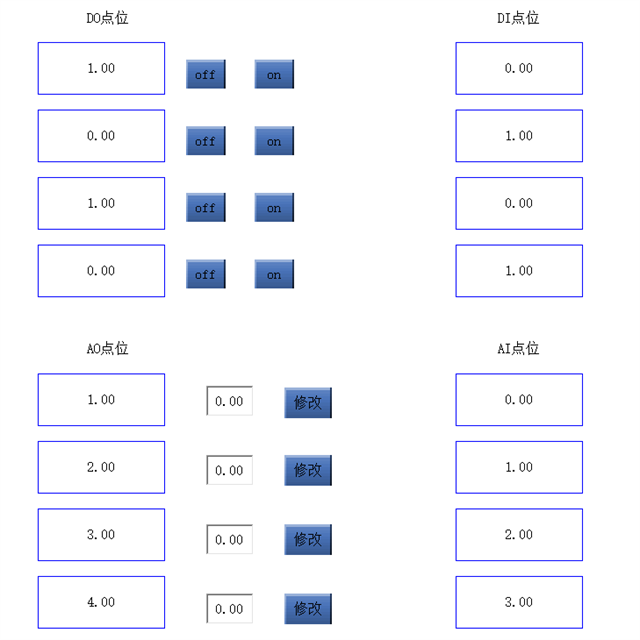

4）、新建測試工程畫面，顯示出各通道的狀態或值.并可以在界面上強制開出量的狀態或改變模擬量輸出的值，如下圖所示為工程界面：
（二） modbusTCP與QTouch工程上位機(pc)通訊
1）、通訊方式：采用modbusSlave仿真設備做為數據源，仿真設備安裝文件如下圖所示
安裝此仿真設備，安裝好后新建4個通道寄存器數據，分別表示開出量、開入量、模擬量輸出、模擬量輸入，并對通道寄存器賦值，如下圖所示：
2）、根據新建的仿真modbus設備中4個通道的數據，使用QTouch組態軟件新建modbusTCP設備.（注：端口配置中ip為本機的ip，端口跟仿真的端口匹配）

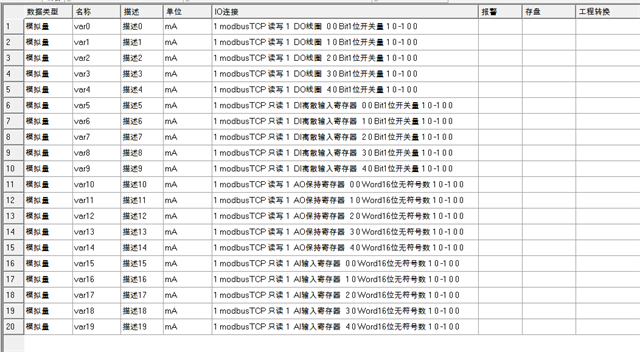

3）、根據仿真的數據，在設備變量中建立對應的連接點位，使Qtouch跟仿真的點位匹配對應上。

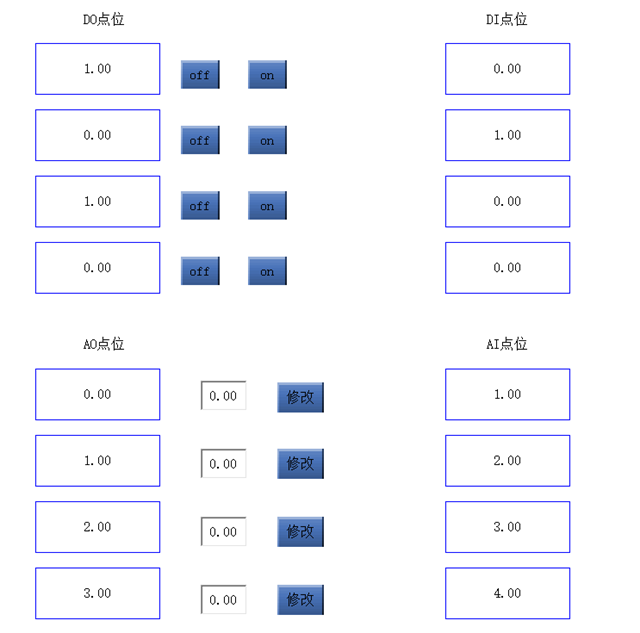

4）、新建測試工程畫面，顯示出各通道的狀態或值.并可以在界面上強制開出量的狀態或改變模擬量輸出的值，如下圖所示為工程界面：
（三） modbusRTU與QTouch工程下位機(通訊管理機)通訊

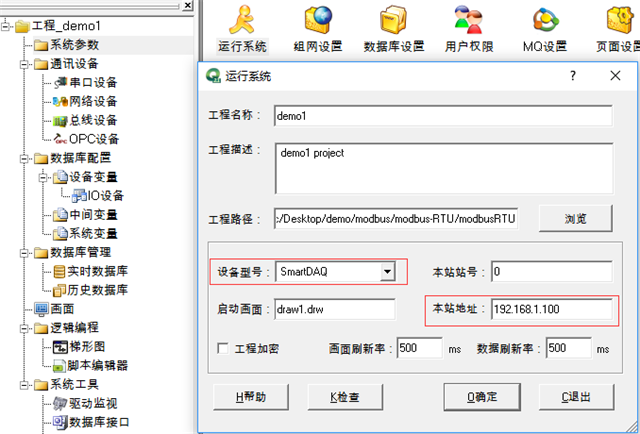

1）、前面的部署配置文件一樣，無需做畫面，只需把“運行系統”中的“設備型號”修改為“SmartDAQ”，本站地址為通訊管理機的ip。然后點擊下載即可。
（四） modbusTCP與QTouch工程下位機(通訊管理機)通訊

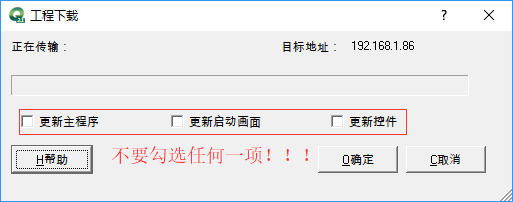

驅動點位配置等同上位機的配置，下載方面的配置如圖RTU的配置
（五） 通訊管理機與Qtouch上位機（PC）的通訊通訊

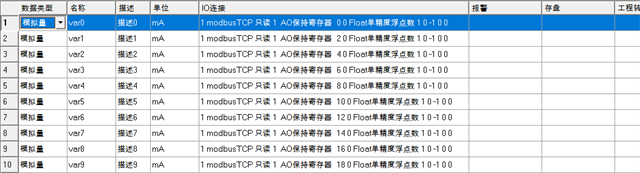

上位機在讀取管理機時，可直接通過modbuTCP與PC的通訊進行配置，點位為從0開始的float型。（即點位分別為0,2,4,6,8,10…）
