104與QTouch通訊測試

作者：舜通智能來源：www.dgrsjj.com 發布時間：2018-10-23 熱度：0

QTouch工程上位機(pc)104主從站的建立

一．從站的建立

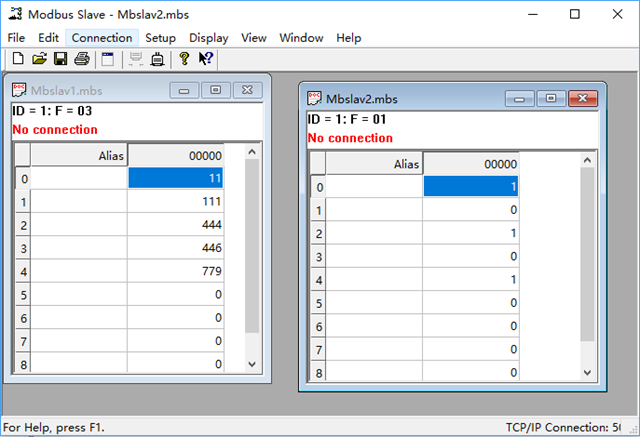

1).通訊方式：采用modbusSLave仿真104從站的數據源，分別建立遙信遙測點位

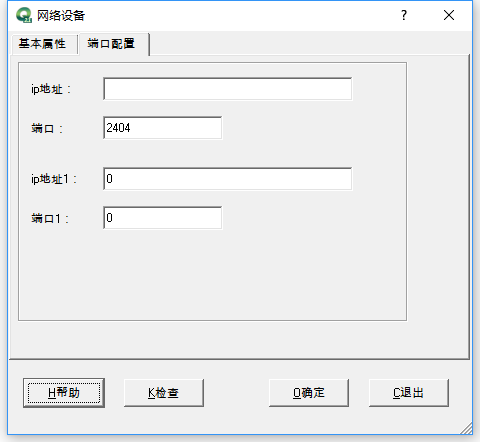

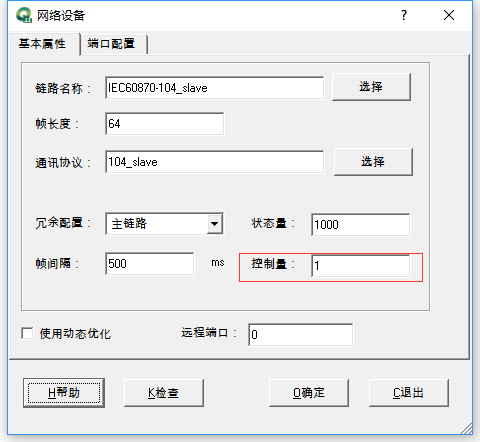

2）根據新建的仿真modbus設備中的數據，使用Qtouch組態軟件新建modbusTCP設備.以及104_slave設備（注：設備的控制量需要填寫為104的公共地址，端口配置中，IP不用填寫，端口一般為2404）

3）新建工程的點位，跟仿真的點位，對應，然后再點位后進行備注，遙信量備注104-YX-1-1最后一位為轉發的點位，遙測備注104-YC-1-16385最后一位同理為點位.

二．主站的建立

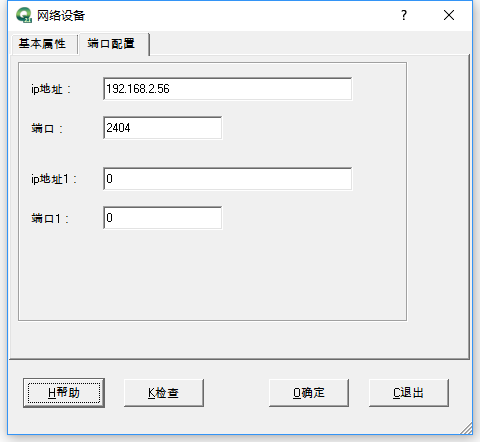

1）在Qtouch組態軟件中建立104_master設備，ip及端口填寫從站的配置

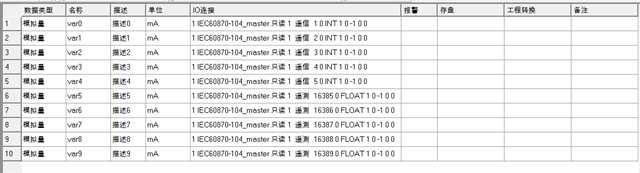

2）新建工程的點位，跟從站的配置對應
