一、協議簡介
IEC60870-104規約是一個廣泛應用于電力、城市軌道交通等行業的國際標準，由國際電工委員會制定。IEC104規約把IEC101的應用服務數據單元（ASDU）用網絡規約TCP/IP進行傳輸的標準，該標準為遠動信息的網絡傳輸提供了通信規約依據。采用104規約組合101規約的ASDU的方式后,可很好的保證規約的標準化和通信的可靠性。
IEC104規約作為網絡通信規約，由客戶端和服務端組成，服務端口默認為2404。它的基本流程如下：
1.由客戶端向服務器建立連接，同時，發送鏈路啟動幀。
2.服務端在收到鏈路啟動幀后，向客戶端發送啟動確認幀。
3.客戶端收到啟動確認幀后，發送總召數據請求幀。
4.服務端收到總召數據請求后，發送總召數據響應幀，然后繼續發送總召數據。總召數據發送完成后，發送總召數據結束幀。
5.客戶端在收到總召數據結束幀后，發送對時請求幀。
6.服務器收到對時請求幀后，發送對時響應幀。
7.由服務器主動向客戶端發送變化數據幀。同時，收到客戶端發送的控制類命令，回復相應的操作結果。
8.客戶端等到下一個數據總召周期，重復第4步之后的流程。
二、新建驅動
打開QTouch工程管理器，新建工程，建好工程后點擊左側的網絡設備

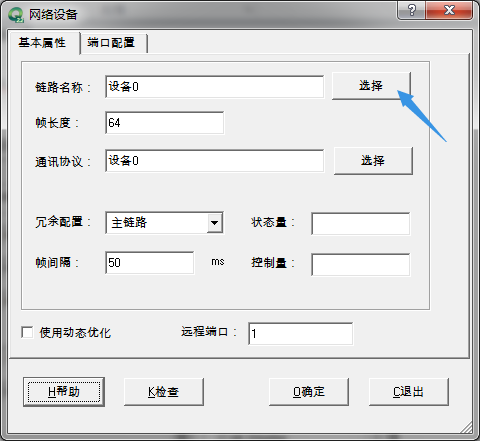

雙擊新建網絡設備，彈出一個選擇通訊協議的界面如圖

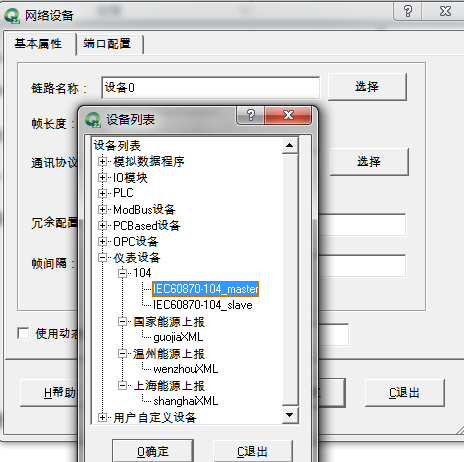

點擊上圖的第一個選擇按鈕，在彈出的窗口里選擇儀表設備下的“IEC60870-104_master”

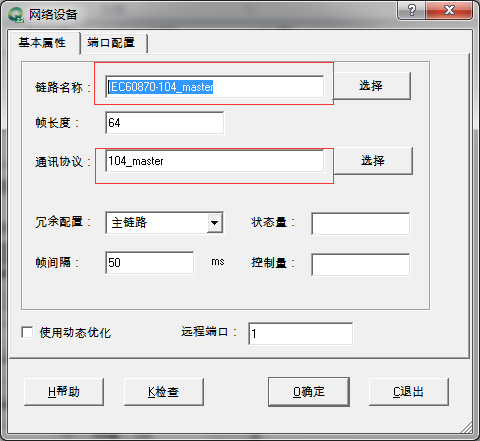

再點擊第二個選擇按鈕如圖:
選擇104_mastert協議即可
三、配置驅動的IP地址和端口

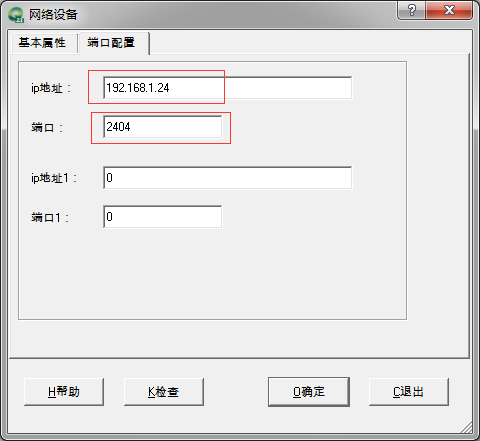

選擇的端口配置頁面，輸入綜保（IEC60870-104設備）的ip地址，端口號填寫2404（標準協議采用2404）
完成上述操作驅動建立完畢，然后ping一下綜保，檢測下網絡是否暢通，如果有TCP測試工具的話，可以測試連接一下綜保的2404端口是否是通的；
四、新建變量

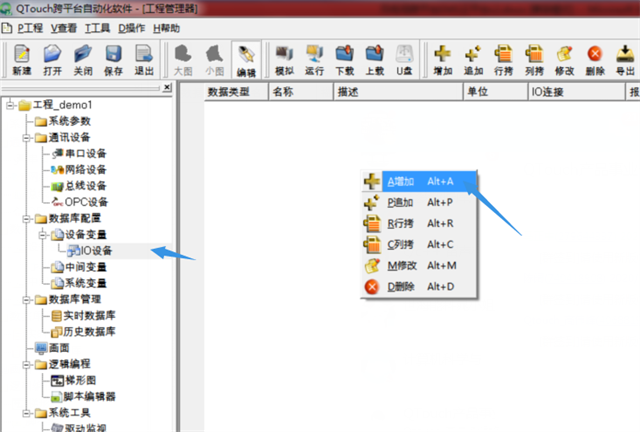

鼠標選擇IO設備，在右邊空白處點擊“增加”，增加變量

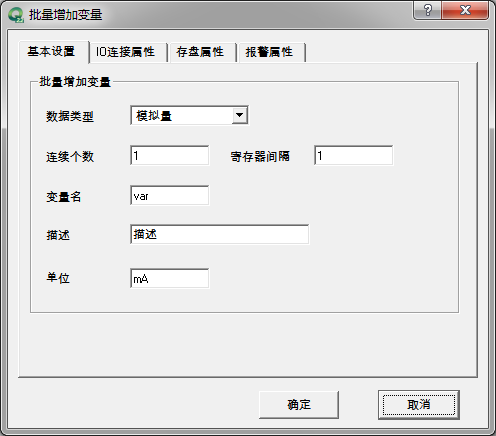

彈出如圖
打開上圖的“IO連接屬性”頁，勾選“是否IO連接”，設備名選擇上面新建的驅動，

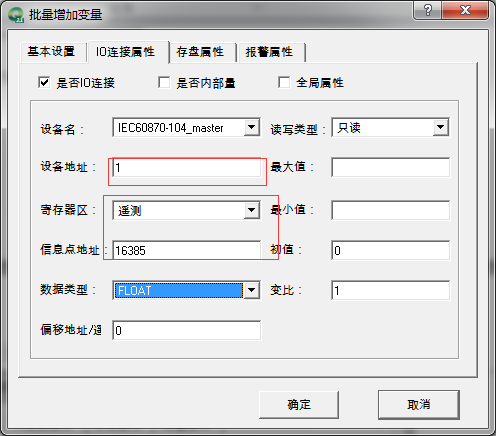

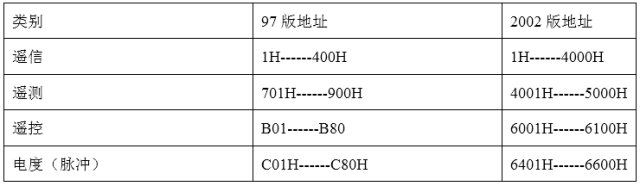

設備地址為綜保的公共地址（一般默認1）下圖是建立遙測變量，遙測信息點地址一般默認16385（0x4001）開始，依次16385,16386,16387,16388…….

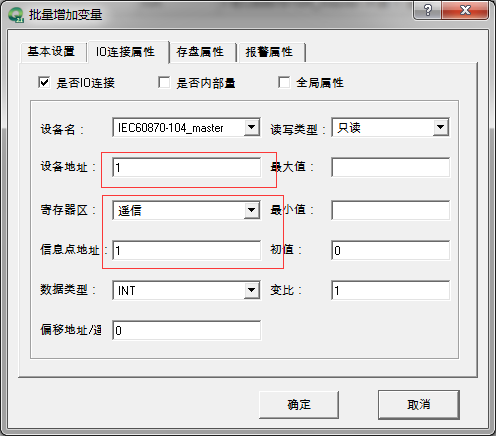

建立遙信變量，遙信信息點地址一般從1開始，依次1,2,3,4,5….等

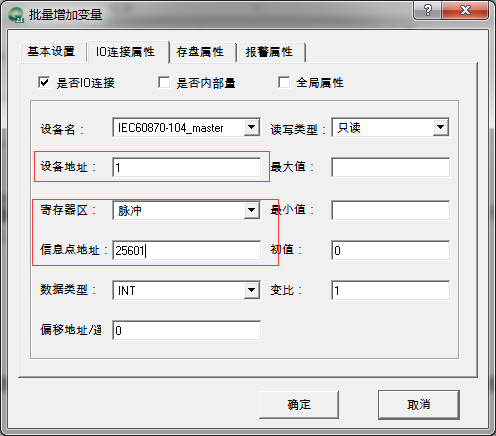

建立脈沖變量（即電量可能有些設備沒有電量），遙信信息點地址一般從25601開始，依次25601,25602,25603,25604,25605….等；

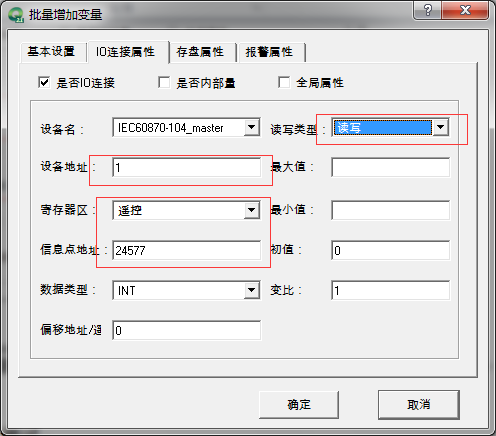

建立遙控變量，遙控信息點地址一般從24577開始，依次24577,24578,24579….等
注:變量讀寫屬性一定要是讀寫，否則驅動無法下寫該變量，QTouch默認使用的是單點遙控，不帶時標，遙測使用的0d短浮點格式，遙信使用的是單點遙信，雙點遙控及雙點遙信默認驅動不支持；
五、運行測試
完成以上四步后點擊保存，新建一個畫面，點擊運行

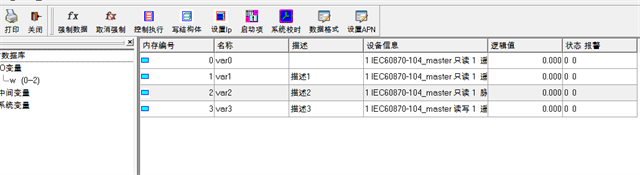

運行之后，最小化運行界面，雙擊工程管理器的實時數據庫可以觀測數據是否已經讀取；

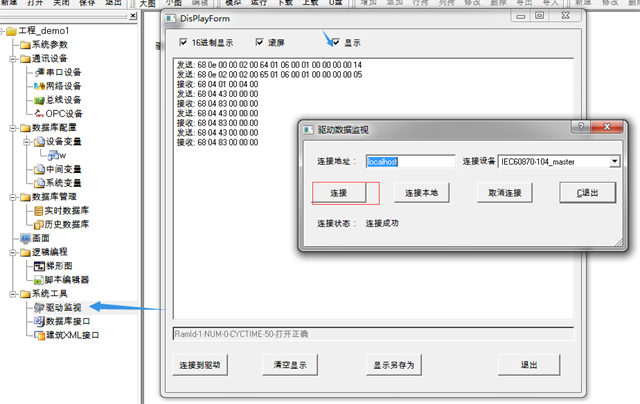

如果數據未讀取到，可以先檢查下驅動監視，如下圖雙擊左側驅動監視，點擊連接，勾選顯示
